구조용 강판·형강에 관한 AS/NZS 표준

구조용 강재 표준은 일반적으로 구조용 강재 위원회 BD-023이 제정한 호주/뉴질랜드 공동 표준(AS/NZS)을 기반으로 합니다.

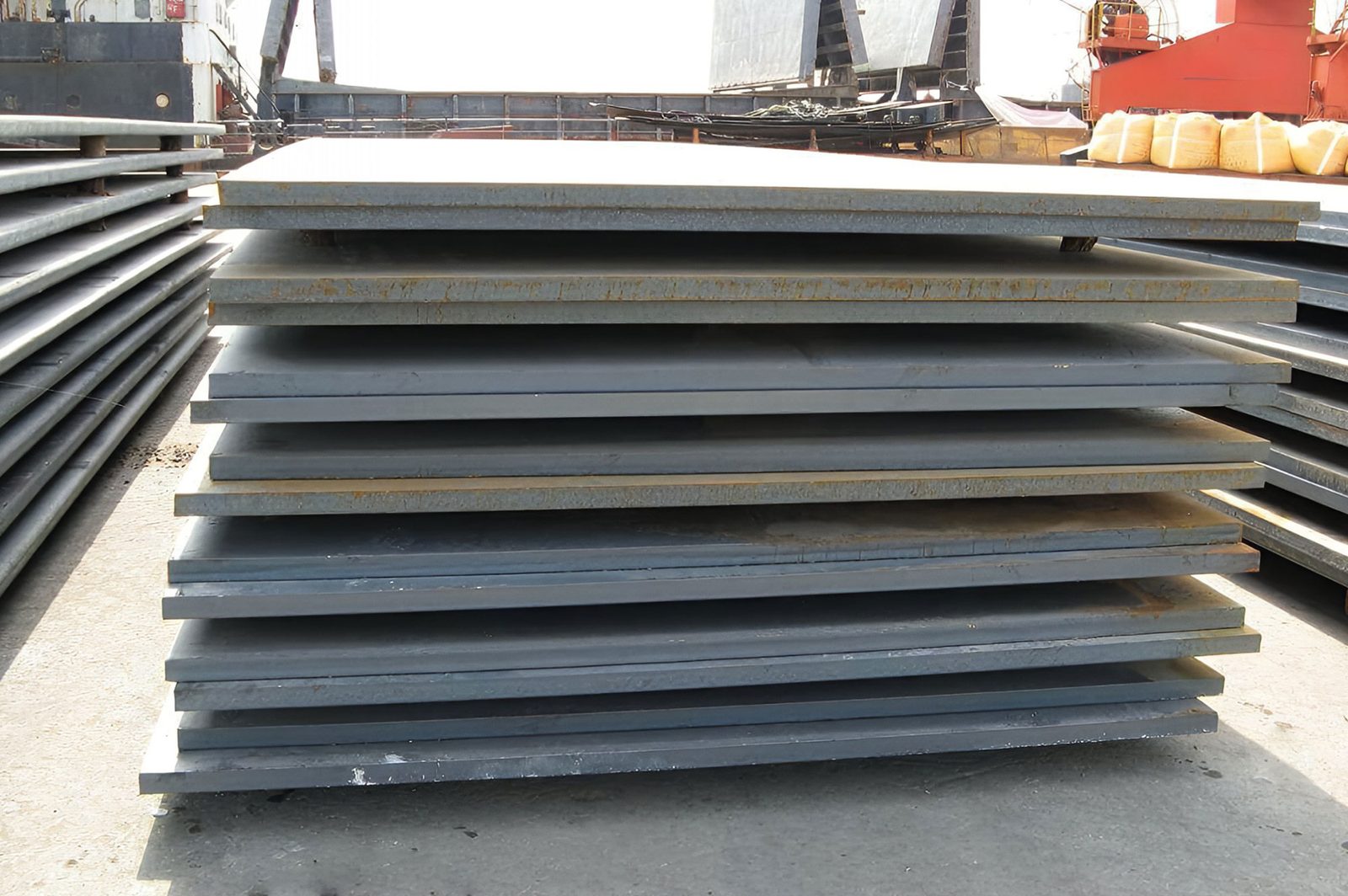

1. 열간 압연 강판, 무늬 강판 및 후판 (AS/NZS 3678:2016)

이 표준은 구조용 및 일반 공학 용도에 사용되는 열간 압연 구조용 강판, 무늬 강판, 후판의 요건을 규정합니다.

적용 범위:
기계적 시험을 거친 강재, 화학 분석만 하는 강재, 그리고 기계적 시험을 거친 내후성 강재에 적용됩니다.

용도:
AS/NZS 1554(1, 2, 5, 7부)에 따른 용접과 AS 3990, AS 4100, AS/NZS 4600, AS 5100.6, NZS 3404.1에 적합한 체결재를 사용한 조립에 적합합니다.

강종 표기:

• AS/NZS 3678-250 (기계적 시험 강재)
• AS/NZS 3678-WR350 (내후성 강재)

접미 기호 Z, L, Y, FG는 연성, 충격 저항, 세립 조직 등 특수한 성질을 나타냅니다.

기계적 성질 요건 (등급 250):

• 최소 항복 강도: 250 MPa
• 최소 인장 강도: 410 MPa
• 최소 연신율: 24%

2. 열간 압연 봉강 및 형강 (AS/NZS 3679.1:2016)

이 표준은 열간 압연 구조용 봉강과 형강(원형, 각형, U형, H형 등)의 제조 및 공급 요건을 다룹니다.

강종 표기 예:

• AS/NZS 3679.1-350 → 최소 항복 강도 350 MPa

접미 기호의 의미:

• L0, L15: 저온 충격 저항
• S0: 내진 등급

기계적 성질 요건 (등급 350):

• 최소 항복 강도: 340–360 MPa
• 최소 인장 강도: 480 MPa
• 최소 연신율: 20–25%

충격 시험:

• 등급 350L0 및 350S0: 0°C에서 평균 흡수 에너지 27 J

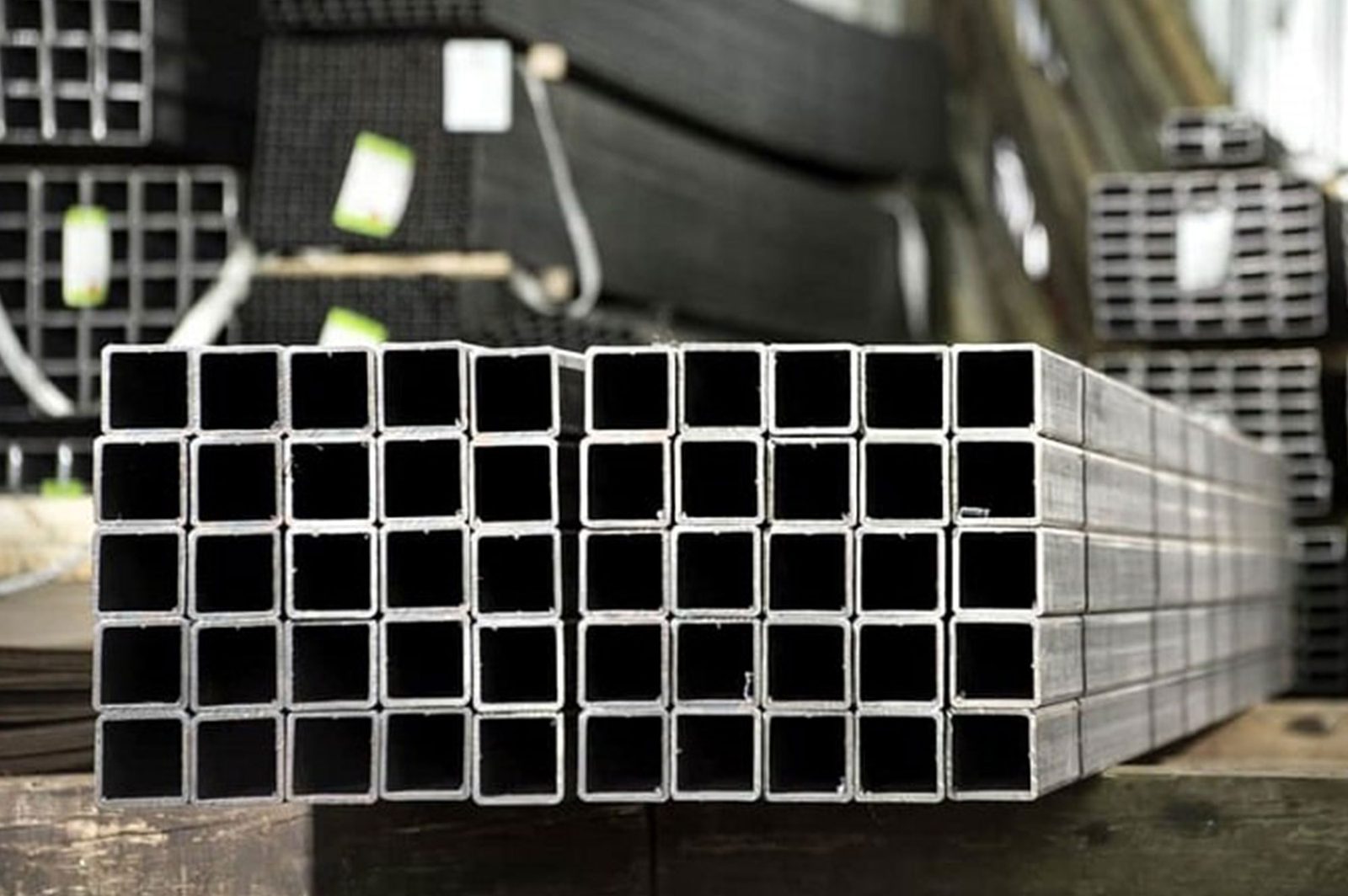

3. 냉간 성형 구조용 중공 형강 (AS/NZS 1163:2016)

이 표준은 길이 방향으로 용접된 냉간 성형 구조용 중공 형강의 제조 및 공급 요건을 규정합니다.

강종 표기 예:

• AS/NZS 1163–C350
  • “C”는 냉간 성형(cold-formed)을 의미
  • “350”은 최소 항복 강도 350 MPa를 의미

화학 성분 (C350):

• C ≤ 0.20%
• Si ≤ 0.50%
• Mn ≤ 1.60%

기계적 성질 요건 (등급 C350):

• 최소 항복 강도: 350 MPa
• 최소 인장 강도: 430 MPa

4. 용접 I형강 (AS/NZS 3679.2:2016)

이 표준은 강판으로 제작하는 용접 I형강의 요건을 규정합니다.

소재:
AS/NZS 3678에 적합한 열간 압연 구조용 강판이어야 합니다.

용접 요건:
AS/NZS 1554.1 Category SP를 준수해야 합니다.

시험:
용접 강도를 확인하기 위해 웨브-플랜지 인장 시험을 실시해야 합니다.
