Thi công vách lõi bằng hệ cốp pha leo
Trình tự tháo, nâng và lắp cốp pha leo cho vách lõi thang máy, thang bộ, các điểm cần lưu ý về neo và an toàn sàn thao tác.
Nội dung bài viết
Vách lõi thang máy, thang bộ của khối văn phòng nhiều tầng được World Steel thi công bằng hệ cốp pha leo (cốp pha tự nâng theo từng đợt đổ, neo vào bê tông đợt trước). Hệ này cho bề mặt vách đồng đều, tiến độ ổn định theo tầng và sàn thao tác an toàn ở cả mặt trong và mặt ngoài lõi.

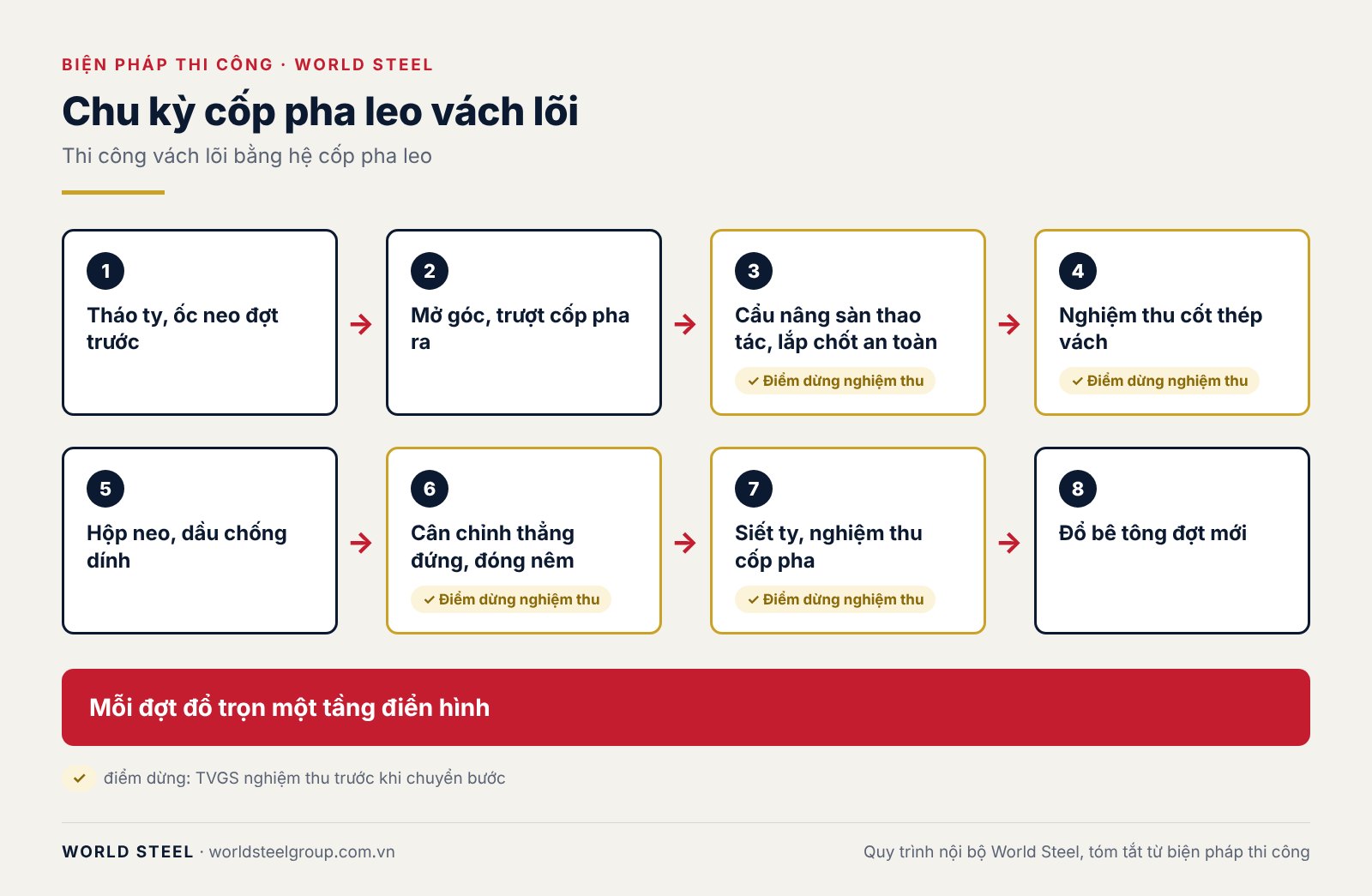

Trình tự tháo và nâng cốp pha
| Bước | Nội dung |
|---|---|
| 1–3 | Tháo ty thành, ty góc và ốc neo của đợt đổ trước. |
| 4–6 | Tháo nêm chống trượt và nêm khóa góc; vặn thanh chống để mở góc cốp pha; vặn bánh răng để trượt cốp pha ra khỏi mặt vách. |
| 7–9 | Tháo cốp pha mặt trong, tháo hộp neo dùng cho sàn thao tác mặt trong, tháo hệ giằng gió. |
| 10–12 | Tháo chốt an toàn tại vị trí neo trước khi cẩu; nhấc sàn thao tác khỏi vị trí neo cũ; lắp vào vị trí neo mới và lắp chốt an toàn trước khi tháo cáp cẩu. |
| 13 | Lắp lại hệ giằng gió. |
Trình tự lắp cốp pha cho đợt đổ mới
| Bước | Nội dung |
|---|---|
| 14 | Nghiệm thu cốt thép vách đã lắp trước đó. |
| 15–17 | Định vị và bôi mỡ hộp neo trên cốp pha; bôi dầu chống dính lên mặt cốp pha; định vị ốc neo. |
| 18–19 | Kiểm tra mực trắc đạc và độ thẳng đứng cốp pha. |
| 20–21 | Điều chỉnh kích nâng hạ; siết ty khóa chân cốp pha sau khi đã đúng vị trí (kiểm tra các cữ nằm trong cốp pha trước khi siết). |
| 22–25 | Tịnh tiến cốp pha vào tiếp xúc mặt vách; điều chỉnh góc mở; đóng chặt nêm chốt góc và nêm tịnh tiến. |
| 26–27 | Siết ty góc và ty thành, nghiệm thu cốp pha trước khi đổ bê tông. |
Các điểm cần lưu ý
- Vị trí neo của đợt đổ đầu tiên phải được chọn sao cho khi lên tầng điển hình, mỗi đợt đổ trọn một tầng (từ sàn đến sàn).
- Điều chỉnh để ốc neo không rơi vào vị trí cửa và lỗ mở của tầng, nhất là ở những đợt đổ gần cuối tầng điển hình; đủ số lượng ốc neo theo thiết kế.
- Mở các nêm chốt trước khi tịnh tiến khung và mở góc ván khuôn, tránh dùng lực quá mạnh làm hỏng liên kết.
- Bôi trơn hộp neo và bịt kín nút ren trước khi đổ bê tông để tháo ra dễ dàng.
- Sau khi cẩu đến vị trí mới phải đóng chốt an toàn và ráp dây giằng gió xung quanh rồi mới tháo cáp cẩu.
- Sàn thao tác bít kín khe hở để bảo vệ người làm việc bên dưới; có lan can; kiểm tra, bảo dưỡng thang lên xuống thường xuyên.
Lỗi thường gặp
| Lỗi | Hậu quả | Cách phòng ngừa |
|---|---|---|
| Ốc neo trùng vị trí cửa, lỗ mở | Không neo được cốp pha đợt sau | Đối chiếu bản vẽ kiến trúc khi định vị neo |
| Không bôi mỡ, không bịt nút ren hộp neo | Không tháo được hộp neo | Kiểm tra trong biên bản nghiệm thu cốp pha |
| Tháo cáp cẩu trước khi đóng chốt an toàn | Nguy cơ rơi sàn thao tác | Quy định trình tự cẩu nâng, có người giám sát |
| Sàn thao tác hở | Vật rơi xuống khu vực bên dưới | Kiểm tra trước mỗi lần nâng |
Tiêu chuẩn tham chiếu
Áp dụng phiên bản hiện hành tại thời điểm ký hợp đồng.
- TCVN 4453:1995 Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và nghiệm thu
- TCVN 5308:1991 Quy phạm kỹ thuật an toàn trong xây dựng
